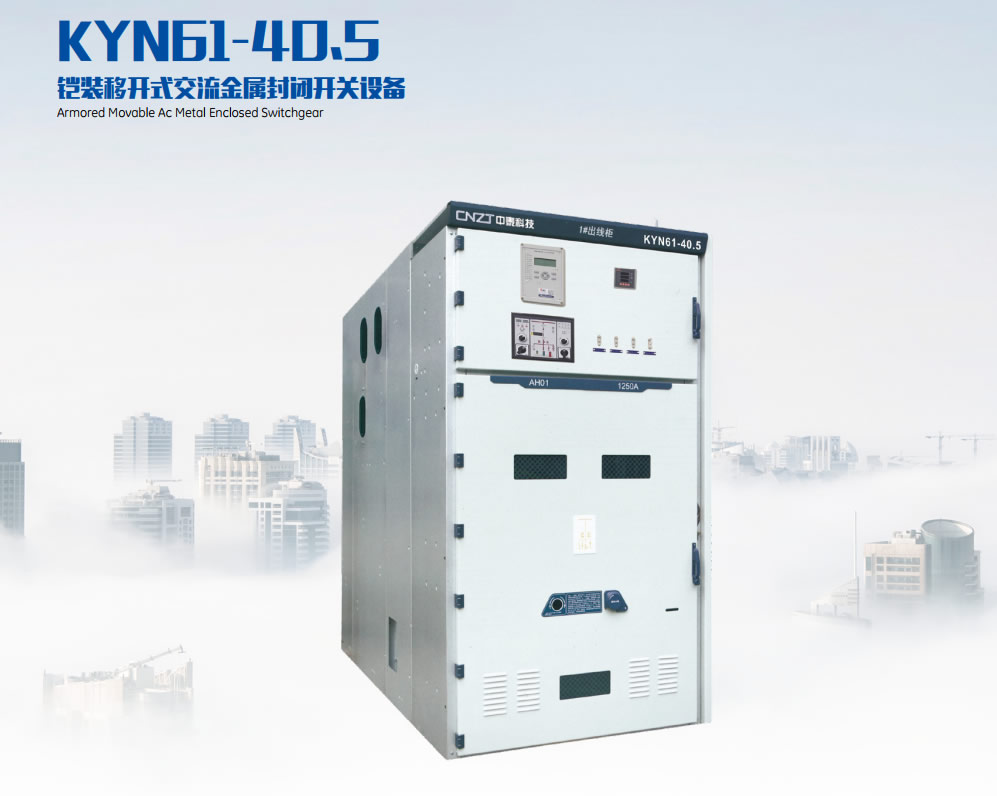

KYN61-40.5鎧裝移開式交流金屬封閉開關設備

概述

KYN61-40.5鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備)。其主要特點是柜內配用新型全絕緣真空斷路器,柜體采用組裝結構,提高了產品外觀品質和手車與柜體的配合精度,手車推進拉出十分輕便,保證互換,并能迅速組織生產、裝配,及時交貨,提高裝配所需占地面積的利用率,易于形成批量生產的優點。

可實現閉門操作。其各項正常操作,包括斷路器分合閘,斷路器手車推到工作位置和退出到試驗/隔離位置,以及接地開關的分合閘,都能在斷路器室門關閉的條件下進行。

本產品符合:GB3906-20063-35KV交流金屬封閉開關設備和控制設備》、GB/11022-2011《高壓開關設備和控制設備標準的共用技術要求》、lEC602981990《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。本產品用于40.5kV三相交流50Hz電力系統中,做為發電廠、變電所及工礦企業的配電室接受與分配電能之用,具有控制、保護和監測等功能。除廣泛用于一般電力系統外,還可使用于頻繁操作的場所。使用環境條件符合GB3906335kV交流金屬封閉開關設備和控制設備》所規定的正常使用環境條件。

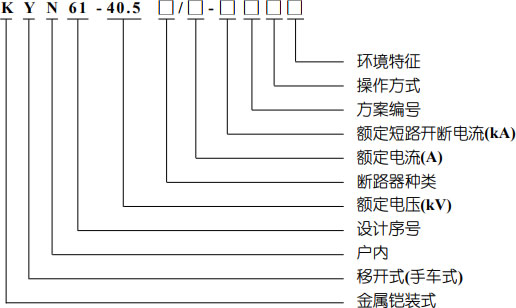

型號含義



正常使用環境

● 環境溫度: -15℃~+40℃;

● 海拔高度: 不超過1000m;

● 空氣相對濕度: 日平均值不大于95%,月平均值不大于90%;

● 地震烈度:不超過8度;

● 沒有腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。

:超出上述正常使用條件時,用戶可與制造廠協商。



技術參數

開關柜主要技術參數

序號

項目

單位

數據

1

額定電壓

kV

40.5

2

額定絕緣水平

雷電沖擊耐壓(全波)

kV

185

工頻耐壓(1min)

95

3

額定頻率

Hz

50

4

額定電流

A

6301250、1600

5

額定短路開斷電流

kA

202531.5

6

額定短路開合電流(峰值)

kA

50、63、80

7

額定峰值耐受電流

kA

5063、80

8

額定短路耐受電流(4S)

kA

2025、31.5

9

外殼防護等級



IP4X

10

外形尺寸(**)

ZN85-40.5真空斷路器

mm

1400x2800x2600 1400x2950x2600

SF6斷路器柜

11

重量(斷路器柜)



2600

其中手車重

六氧化手車

Kg

350

ZN85-40.5真空手車

400



斷路器主要技術參數

序號

項目

單位

數據

ZN85-40.5

1

額定電壓

kV

40.5

2

額定絕緣水平

雷電沖擊耐壓(全波)

kV

185

工頻耐壓(1min)

95

3

額定頻率

Hz

50

4

額定電流

A

6301250、1600

5

額定短路開斷電流

kA

2025、31.5

6

額定短路開合電流(峰值)

kA

5063、80

7

額定峰值耐受電流

kA

50、6380

8

額定短路耐受電流(4S)

kA

20、2531.5

9

固定分閘時間

S

≤0.07

10

合閘時間

S

電磁機構≤0.2

彈簧機構≤0.1

11

額定操作順序



-0.3s-合分-180s-合分

12

機械壽命

10000



斷路器柜一次隔離插頭YCT-1600主要技術參數

序號

項目

單位

數據

1

額定電流

A

6301250、1600

11

接觸電阻

μΩ

<50

12

額定允許升溫

65



結構和工作原理

開關設備結構分為柜體、手車兩大部分。柜體結構按功能特征可分為繼電器、儀表室、斷路器室、電纜室和母線室四部分,各部分以接地的金屬隔板分隔。其 外殼防護等級為IP4X;斷路器室門打開,斷路器手車處于斷開/試驗位置時防護等級為IP2X。本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓 互感器、避雷器等一次接線方案。該開關設備采用復合絕緣。主回路采用絕緣母線,相鄰柜間用母線套管隔開,能有效地防止事故蔓延,同時對主母線起到輔助支撐作用。電纜室里裝有電流互感器,接地開關等,寬裕的空間條件便于多根電纜的連接。

外殼及其他:

柜體采用覆鋁鋅板或優質冷軋鋼板經數控扳金加工成形后,用高強度螺栓螺 母和鉚螺母連接而成,構件表面采用噴塑或鍍鋅工藝;開關設備各功能小室均采用金屬隔板封隔,并設有獨立的壓力釋放通道;可配用ZN85-40.5真空斷路器,滿足不同用戶的需求。斷路器、接地開關等操作均可在高壓室門關閉情況下進行,即可實現關門操作;采用熱縮絕緣材料及環氧涂覆的絕緣手段,優化電極結構,使柜體結構緊湊,縮小占地面積:

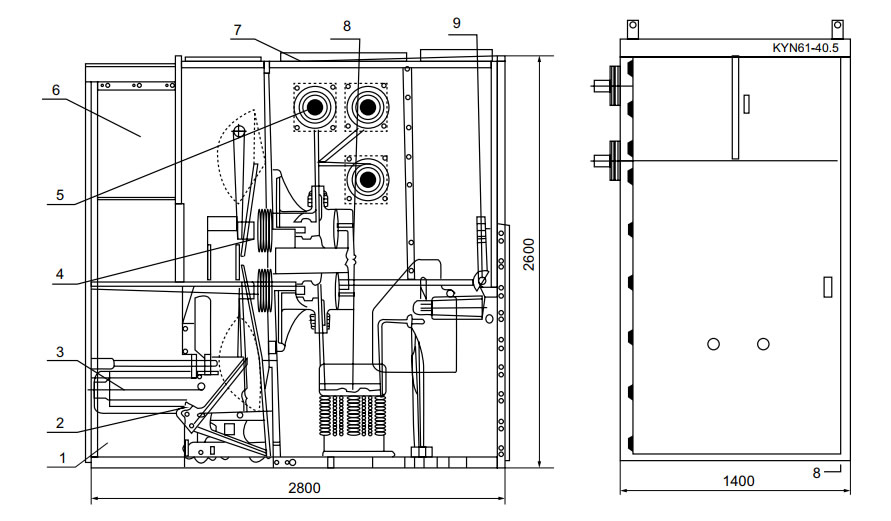

開關設備結構示意圖



開關設備結構圖

1、殼體、 2、活門支架、 3、斷路器手車、 4、觸頭盒、 5、母線套管 6、儀表室、 7、泄壓裝置 、8、電流互感器、 9、接地開關

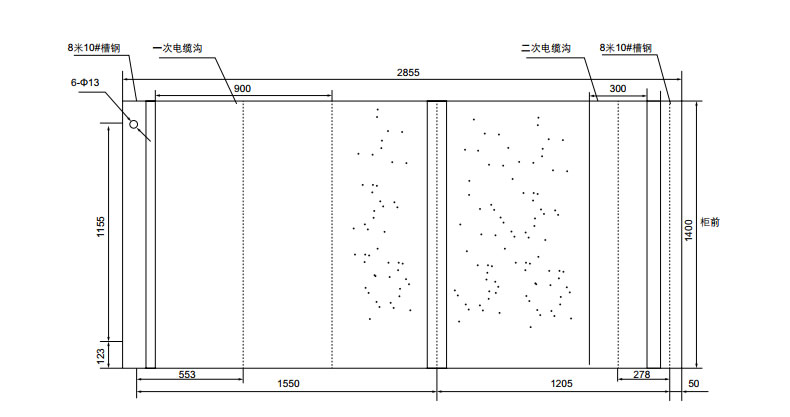

安裝地基圖





注:一次主電纜溝深度系按單根塑料電纜設計,當采用油浸電纜時,電纜溝應適當加深。



訂貨須知

訂貨時應提供下列資料:

1、主結線方案編號及單線系統圖,排列圖及平面布置圖

2、二次接線圖,端子排列圖,若無端子排列圖則按制造公司端子排列圖

3、開關設備的電器元件的型號、規格、數量

4、電氣設備匯總表

5、需要母線橋(兩列柜間母線橋和墻柜間母線橋)時需提供跨距和高度尺寸

6、開關設備使用在特別環境條件時在訂貨時提出 7、需要其它或超出規定附件供應時提出種類和數量
